002 – دليل تسليح الأعمدة الخرسانية: شرح شامل خطوة بخطوة

مقدمة ✅

الأعمدة الخرسانية هي العمود الفقري لأي منشأة… حرفيًا.
لو الأساسات هي القاعدة، فالأعمدة هي اللي شايلة الباقي كله.
أي خطأ في تسليح الأعمدة، حتى لو بسيط، ممكن يسبب:

• شروخ في المبنى
• هبوط غير منتظم
• انهيار جزئي في بعض الحالات

لكن رغم أهميتها، كتير من المهندسين في بداية حياتهم بيقفوا قدام لوحة التسليح ومش فاهمين كل تفاصيلها.
وحتى اللي بيشتغل في الموقع، ممكن يطبق التنفيذ بشكل “تقريبي”، بدون دقة مطلوبة.

وعشان كده، في المقال ده هنشرح تسليح الأعمدة خطوة بخطوة، من أول قراءة الرسمة لحد الوقوف على الصبة.

📐 ما هو العمود الخرساني؟

العمود هو عنصر إنشائي رأسي وظيفته نقل الأحمال الرأسية من السقف والكمرات إلى القواعد.
بيتحمل قوى الضغط أساسًا، لكن أحيانًا بيتعرض لعزوم أو قوى جانبية (زلازل – رياح).

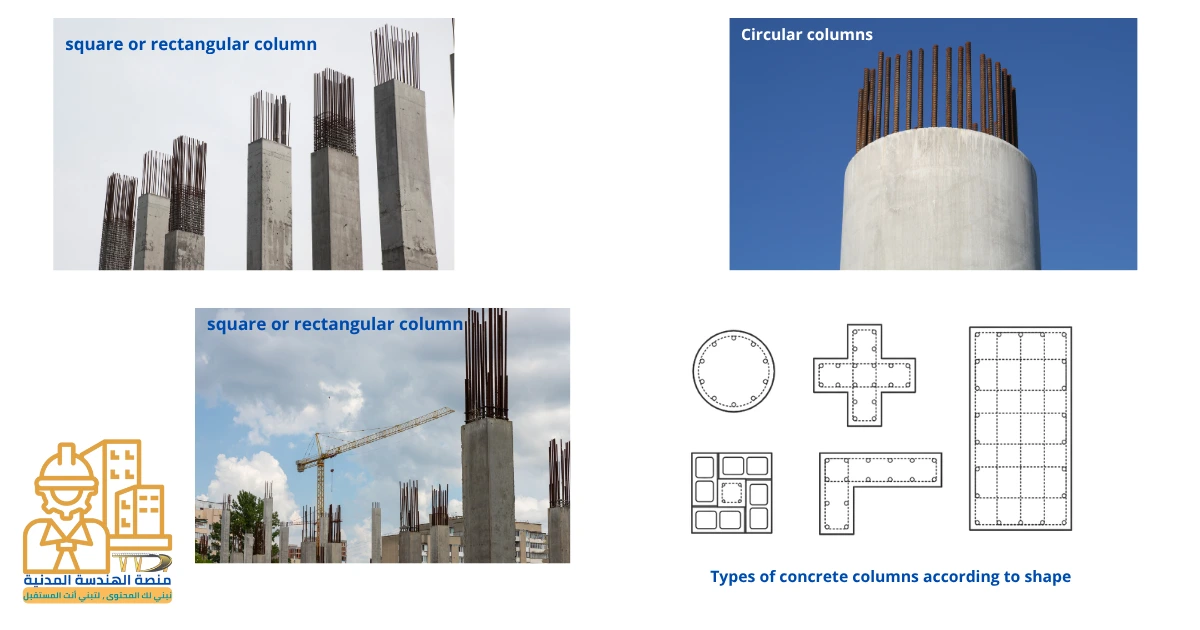

🧱 أنواع الأعمدة الخرسانية حسب الشكل

1. الأعمدة المربعة أو المستطيلة

• الأكثر شيوعًا في المباني السكنية والإدارية
• سهل تصميمها وتسليحها وتنفيذها
• الكانات بتكون مربعة أو مستطيلة

2. الأعمدة الدائرية

• تُستخدم غالبًا في الأماكن المعمارية المفتوحة أو الأعمدة المعرضة لعزوم كبيرة
• تحتاج كانات بشكل دائري أو حلزوني
• صعبة التنفيذ في الموقع وتحتاج دقة أعلى

3. أعمدة بشكل “L” أو “T”

• تُستخدم في نهايات المباني أو نقاط الالتقاء بين عناصر إنشائية مختلفة
• تسليحها معقد نسبيًا، وتحتاج مراجعة دقيقة في تفاصيل الركوب والكانات

📌 مكونات تسليح الأعمدة الخرسانية

كل عمود خرساني بيتكوّن من جزئين رئيسيين:

1. الأسياخ الطولية (Main Bars)

• العصب الحقيقي للعمود، بتتحمل الحمل الرأسي (قوى الضغط)
• عددها بيختلف حسب الحمل ومقطع العمود
• بتكون عادة بقطر من 12 مم إلى 25 مم
• لازم تتوزع بشكل منتظم داخل القطاع، والمسافة بينها لا تزيد عن 20 سم

2. الكانات (Stirrups)

• وظيفتها ربط الأسياخ الطولية ومقاومة الانبعاج والقص
• الحد الأدنى لقطر الكانة: 8 مم
• المسافات:
  • في وسط العمود: 15–20 سم
  • عند الأطراف: تقل لـ 10 سم حسب الكود

أنواع الكانات حسب التنفيذ:

📐 قراءة لوحة تسليح العمود

أول خطوة لأي مهندس شغال في الموقع هي إنّه يفهم رموز اللوحة التنفيذية. الرسومات مش معمولة للزينة، دي لغة لازم تتفهم.

🧾 أهم العناصر اللي لازم تركز فيها:

1. عدد الأسياخ الطولية

مثال: 12Φ16 → يعني 12 سيخ قطره 16 مم.

2. توزيع الكانات

مثال: 8Φ @ 15cm c/c → كانة بقطر 8 مم، كل 15 سم (من مركز لمركز).

3. تغطية الخرسانة (Cover)

بتكون موضحة كده: Cover = 2.5cm ودي المسافة بين السطح الخارجي للحديد والخرسانة.

4. نوع الكانة

بيكون موضح برسمة أو وصف (مغلقة، حلزونية…)

5. شكل العمود

بيكون موضح في اللوحة كقطاع عرضي مربع، مستطيل، أو دائري.

🛠️ خطوات تنفيذ العمود في الموقع

1. تقطيع الحديد حسب اللوحة

• تحديد الأطوال المطلوبة من جدول تفريد الحديد (Bar Bending Schedule)
• التقطيع باستخدام مقص يدوي أو كهربائي

2. تجهيز الكانات

• بجهاز كانات يدوي أو كهربائي
• زاوية الانحناء تكون 135 درجة (حسب الكود المصري)

3. تقفيل التقفيص الحديدي (القفص)

• تركيب الكانات وربطها بالأسياخ الطولية باستخدام سلك رباط
• مراعاة توزيع المسافات بدقة
• رفع القفص باستخدام بُسكوت (cover blocks)

4. التقويم العمودي

• استخدام ميزان خيط لضبط الرأسية
• تثبيت القفص باستخدام دعامات خشبية

5. صب الخرسانة

• بعد تأكيد التقفيل والاستقامة
• استخدام الهزاز الميكانيكي لتقليل الفراغات
• ممنوع إضافة مياه أو رمل أثناء الصب – بيضعف الخرسانة
